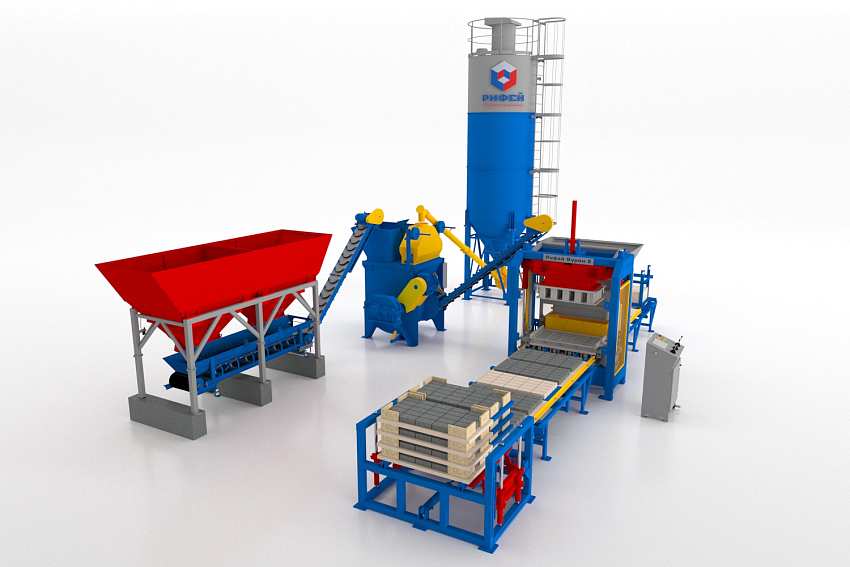

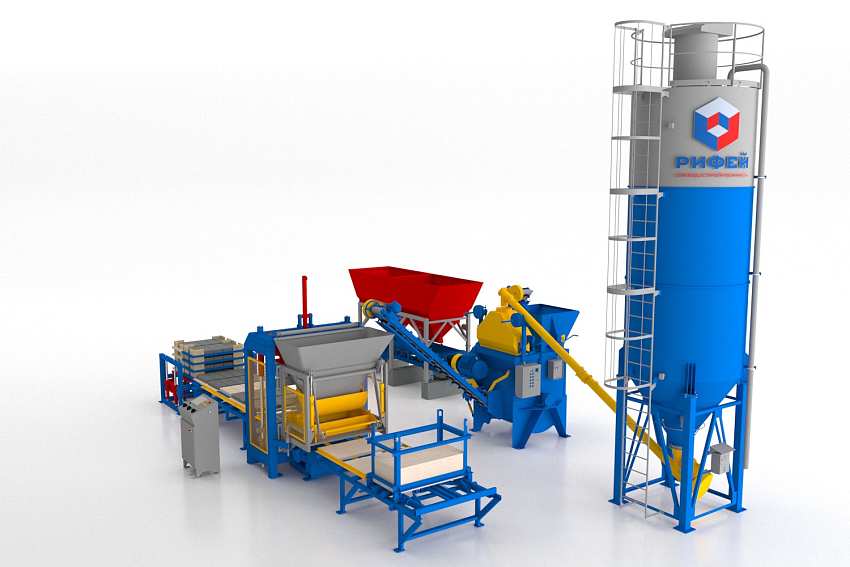

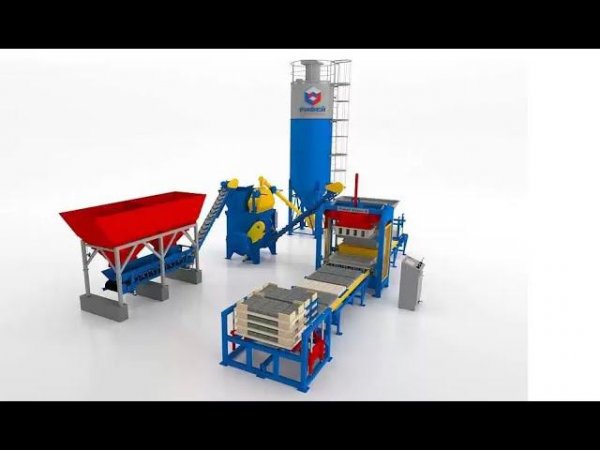

Комплекс Рифей-Буран-2-А-750-7,0-СДА-15-Б
Комплекс Рифей-Буран-2-А-750-7,0-СДА-15-Б
11 510 000 руб. с учетом НДС 20%
  • Камень пустотелый 390х190х188 мм Камень пустотелый 390х190х188 мм: 850 шт/час
  • Плитка тротуарная 200х100 мм кв. м Плитка тротуарная 200х100 мм кв. м: 95 м2/час
  • Камень бордюрный 1000×300×150 мм Камень бордюрный 1000×300×150 мм: 270 шт/час
Технические характеристики
  • Установленная мощность: 77,45 кВт
  • Масса: 14 400кг
  • Длина: 20.5 м
  • Ширина: 10.8 м
  • Высота: 3.7 м
  • Информация о предоплате: Предоплата 100%

Это поле обязательно для заполнения
ОНЛАЙН
Сергей Ковшевников
Менеджер

Описание
Линия для производства брусчатки,бордюров и стеновых камней различной конфигурации.
Максимально оснащенный комплекс Рифей-Буран-2-750-СДА в базовом комплект поставки входит автоматическая система дозирования исходных материалов и самый мощный формующий блок (вибропресс) Рифей-Буран-2А, который так же работает в автоматическом режиме.
Является полноценным заводом для серийного изготовления тротуарной плитки, бордюров, блоков, кирпича и многих других изделий:
  • отечественная разработка проверенная временем;
  • минимальное влияние человеческого фактора;
  • подача материала, приготовление бетонной смесей и работа вибропресса осуществляется автоматически;
  • производство двухслойной тротуарной плитки (опция);
  • гарантия и сервис в течении всего срока эксплуатации Оборудования.

СОСТАВ И СХЕМА

Дозатор заполнителя ( два бункера) 1, приёмная воронка 2, ленточный транспорте 3, весовой дозатор цемента  4, бетоносмеситель для заготовления жесткой бетонной смеси 5, транспортер ленточный 6 для транспортировки приготовленной бетонной смеси в формующий блок 7. Пульт управления 8 может менять местоположение . Транспортер шнековый 9 крепится на силос 10 (доп. опция). Рядом с дозатором заполнителя находится компрессор 11 для подачи сжатого воздуха в пневматические цилиндры.
Схема Рифей-Удар-СД

Название & Состав
Цена
Вибропресс Рифей-Буран-2-АБ бесстелажная схема
Вибропресс Рифей-Буран-2-АБ бесстелажная схема

1. Автоматический вибропресс Рифей Буран2-А
2. Автоматический пульт управления с монитором
3. Маслостанция вибропресса
4. Модуль подачи поддонов
5. Модуль бесстелажного формования "Б":
   - Подъемник поддонов (2 поддона в ряду)
   - Пульт управления автомат
   - Маслостанция подъемника
6. Пуансон матрица - 1 комплект
7. Поддон технологический - 12 шт

6 481 000 руб.
с учетом НДС 20%
РБУ 750-7,0-СДА-15
РБУ 750-7,0-СДА-15

1. Бетоносмеситель СГ-750 Автомат (V=750 л)
2. Блок дозаторов весовых БДА-750-вес (дозатор цемента, дозатор воды) тензодатчики CAS, точность дозирования ±1%
3. Дозатор заполнителя ДЗ-15 (2 бункера по 7,5 куб.м.). Взвешивающий конвейер на 4 тензодатчиках Cas. точность дозирования ±1%. На каждом бункере по одному вибратору
4. Пульт управления ПУ-СДА. Контроллер «Omron» Режим работы «Одна кнопка», Память рецептов
5. Конвейер ленточный КЛ-650-7,4, ширина ленты 650 мм, длина 7 м.
6. Конвейер ленточный КЛ-500-5,0 с бункером-приемником. ширина ленты 500 мм, длина 5 м.
7. Конвейер винтовой КВ-6 (шнек), L = 6 м. d = 180 мм
8. Пневмооборудование, Компрессор СБ4/Ф-270 LB50 «Remeza»

5 029 000 руб.
с учетом НДС 20%
Сборочный комплект и документация
Сборочный комплект и документация

1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП

Комплект поставки
.

Название & Состав
Цена
Автоматическая система пакетирования "ПК"
Автоматическая система пакетирования "ПК"

1. Пакетировщик
2. Установка насосная пакетировщика
3. Модуль подачи паллет с магазином паллет (товарных поддонов)
4. Пульт управления
5. Рольганг
6. Модуль разгрузки поддонов (опция) Применяется в стеллажной схеме. Цена 609 000р.

4 438 000 руб.
с учетом НДС 20%
Модуль цветного слоя
Модуль цветного слоя

1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации

445 000 руб.
с учетом НДС 20%
Силос цемента СЦ-26
Силос цемента СЦ-26

1. цементная банка

2. лестница с ограждением

3. ограждение верхней площадки

4. труба для закачивания цемента

5. руководство по эксплуатации

595 000 руб.
с учетом НДС 20%
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука

Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука

по запросу руб.
с учетом НДС 20%
Дополнительные опции
.

Технические характеристики
Производительность комплекса при изготовлении:
камней пустотелых 390х190х188 мм - 770 шт./час
камней перегородочных 120мм - 1300 шт./час
камней бортовых БР 78.30.15 - 260 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - 4 500 шт./час (90 м2)

Размеры поддона для формования 1150х650х40 мм
Размеры зоны формования на поддоне 1000х500 мм
Продолжительность одного цикла формования 18-30 сек
Высота формуемых изделий 30-300 мм
Смеситель СГ-750 объем бетоносмесителя по загрузке 0,75 м³
Количество бункеров для заполнителя - 2 шт.
Объем бункеров для заполнителя общий - 15 м³

Максимальная доза взвешивания, кг:
-дозатор заполнителя - 1500
-дозатор цемента - 150
-дозатор воды - 150

Установленная мощность - 71.2 кВт
Режим работы – автоматический
Обслуживающий персонал – 2-5
Условия эксплуатации при температуре окружающей среды 0...+45

Габаритные размеры:
Длина (без учета силоса) - 20 500 мм
Ширина – 10 800 мм
Высота (без силоса) – 3 700 мм
Масса (без силоса) – 12 400 кг

Привод затвора пневматический
Компрессор СБ4/Ф-270 LB50 «Remeza»
Пневматика Camozzi
Весовая система дозирования тензодатчики CAS
Точность дозирования ±2%
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
Вредные выбросы - отсутствуют.

схема организации производства оборудования Рифей
