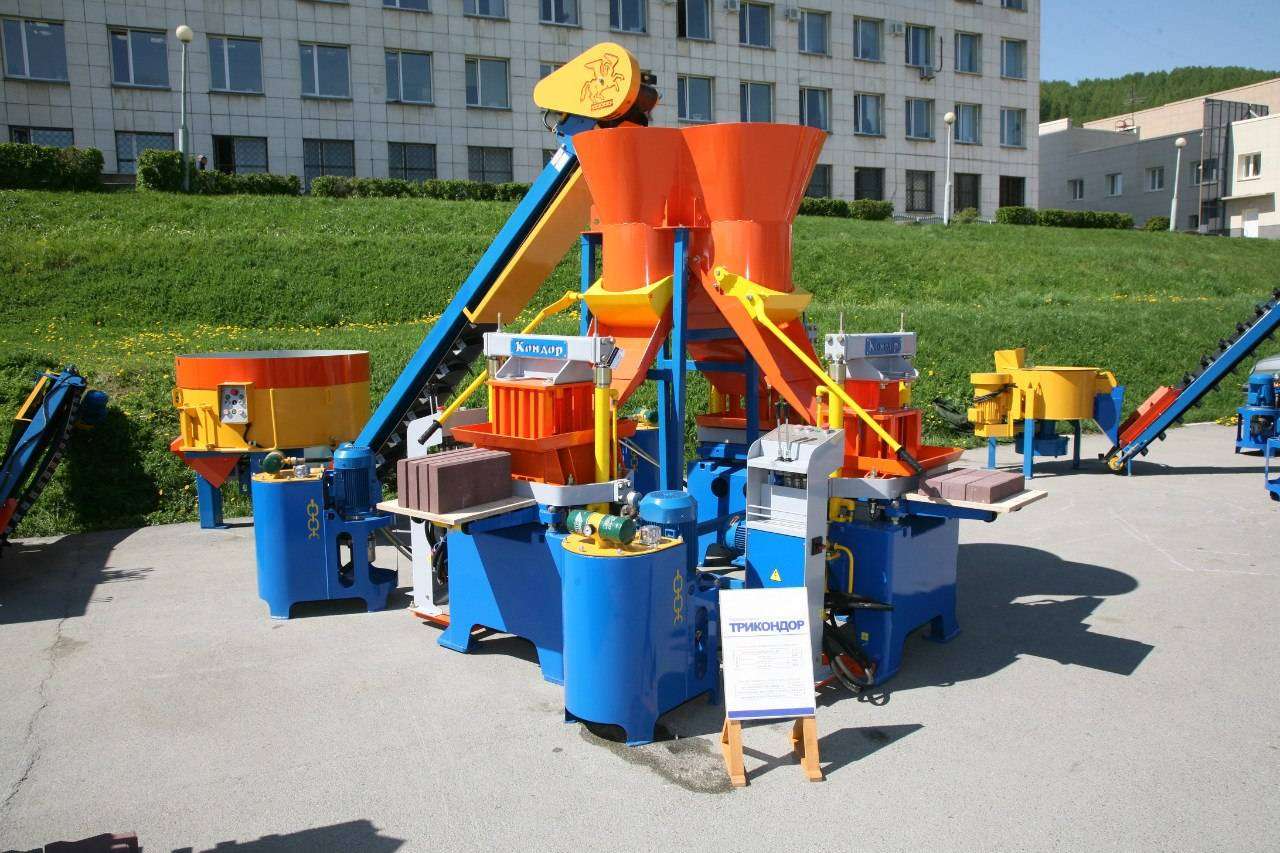

Установка Рифей-ТриКондор
Установка Рифей-ТриКондор
2 535 000 руб. с учетом НДС 20%
  • Камень пустотелый 390х190х188 мм Камень пустотелый 390х190х188 мм: 330 шт/час

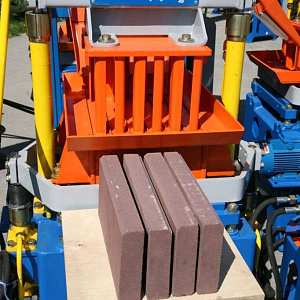

  • Плитка тротуарная 200х100 мм кв. м Плитка тротуарная 200х100 мм кв. м: 27 м2/час
Технические характеристики
  • Установленная мощность: 21.8 кВт
  • Масса: 3690 кг
  • Длина: 5,8 м
  • Ширина: 3.2 м
  • Высота: 2.8 м
  • Режим работы: Механизированный
  • Гарантия: 1 год
  • Информация о предоплате: Предоплата 100%

Это поле обязательно для заполнения
ОНЛАЙН
Сергей Ковшевников
Менеджер

Описание

Проф. линия для изготовления кирпича и тротуарной плитки из жесткой бетонной смеси методом вибропрессования.

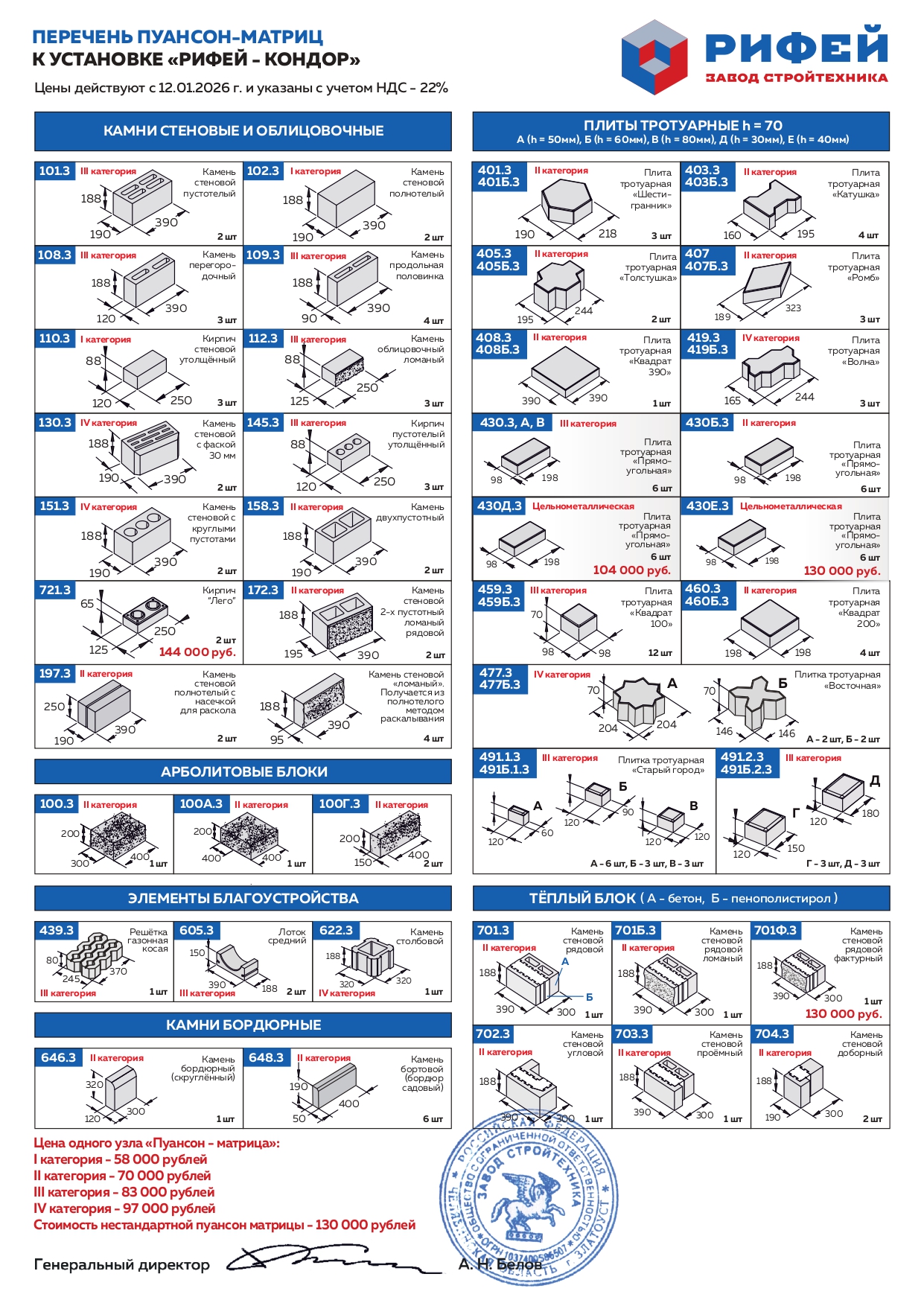

Сменные комплекты пуансон-матриц позволяют изготавливать на установке различные изделия: камни стеновые (шлакоблок, арболитоблок, керамзитоблок, теплоблок); плитку тротуарную, облицовочные камни разной конфигурации и размеров.

СОСТАВ И СХЕМА

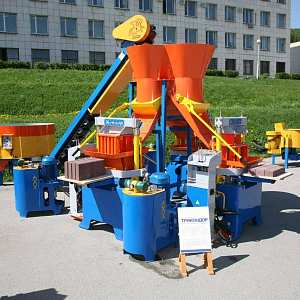

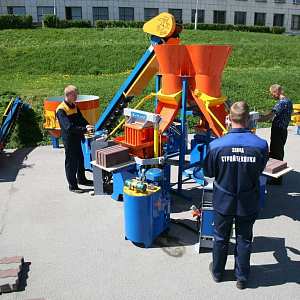

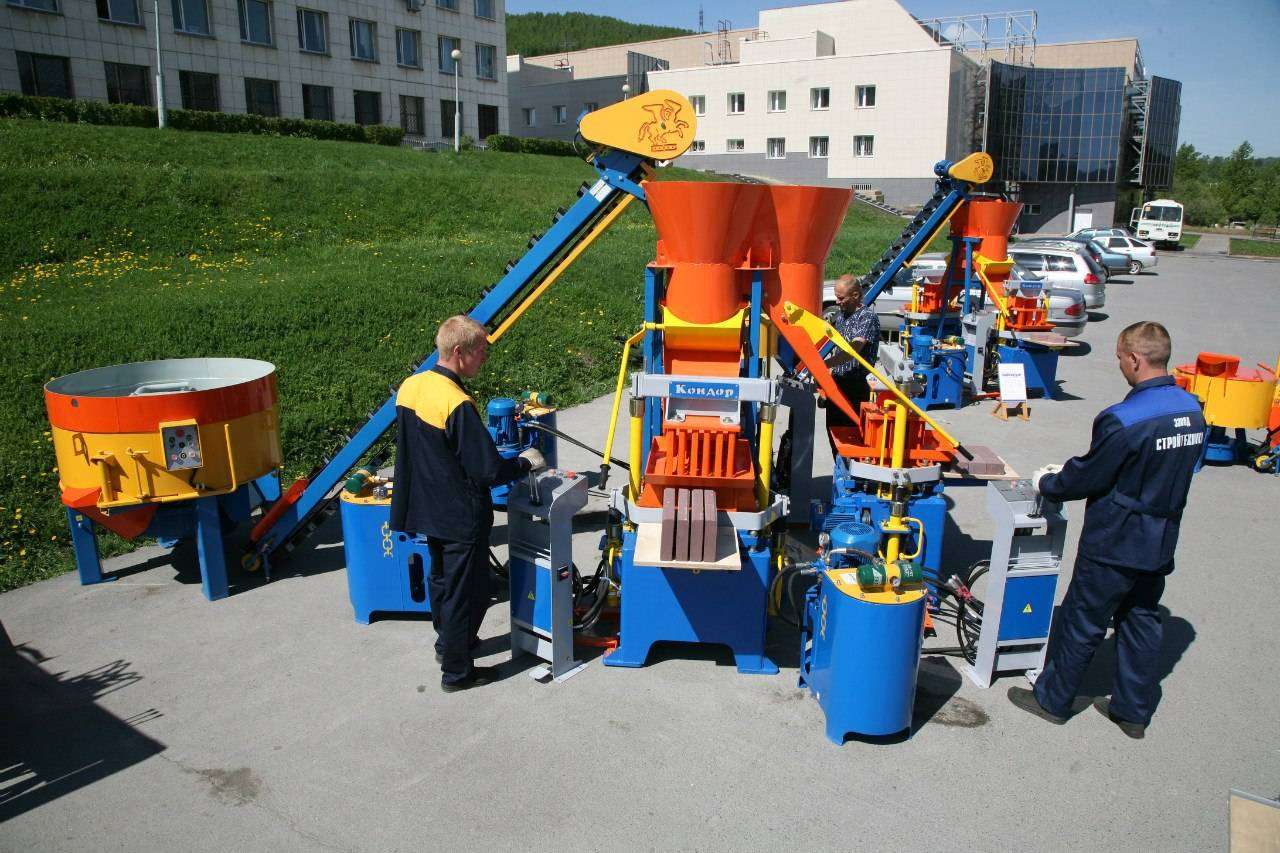

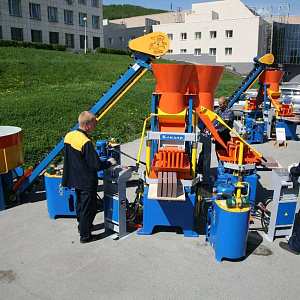

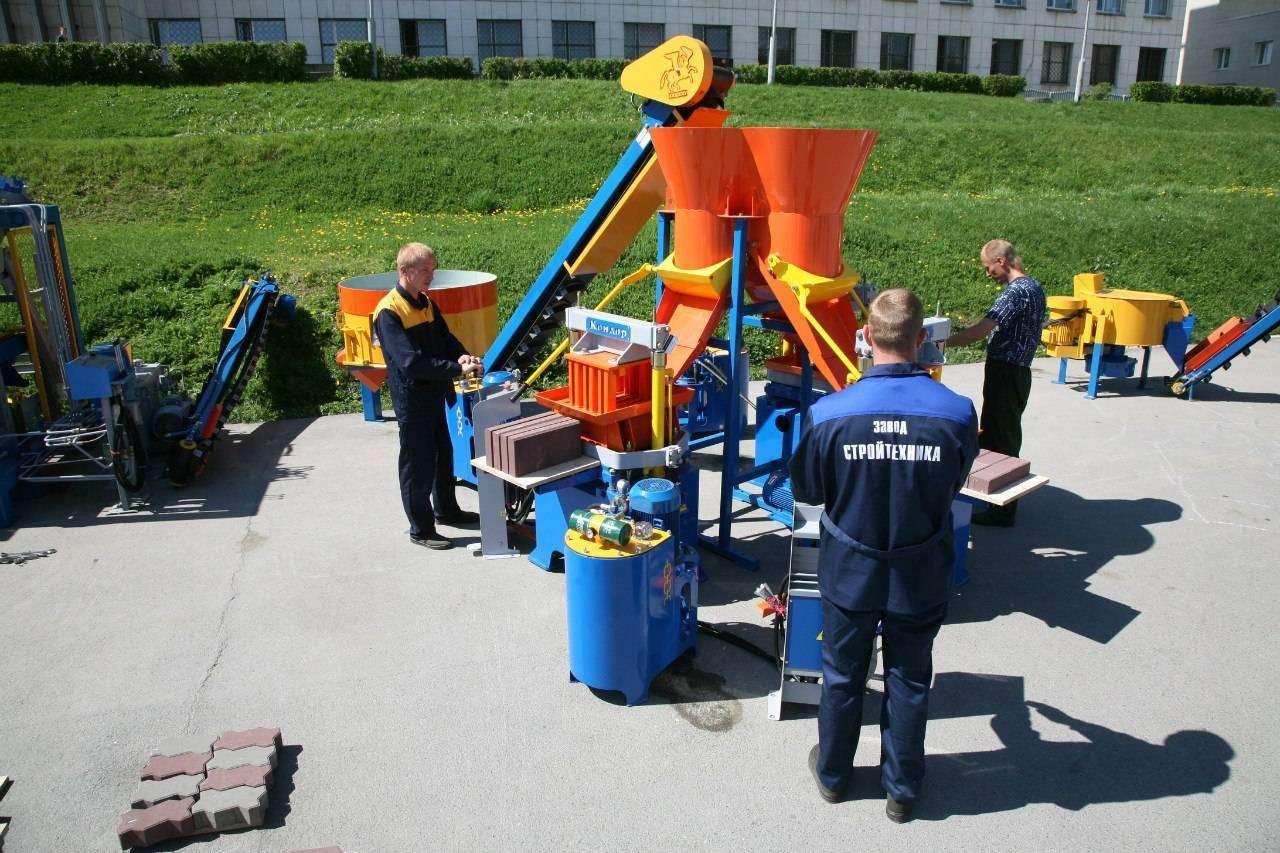

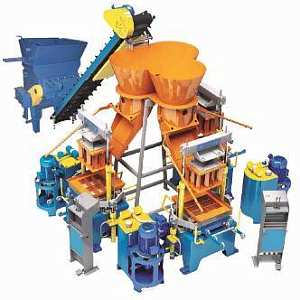

Установка “ТРИКОНДОР-350-ТБ” (рис.) состоит из трех вибропрессов 1 с пультами управления 2 и электрошкафами 3, смесителя 4, трех насосных установок 5, трибункера 6 и ленточного транспортера 7:

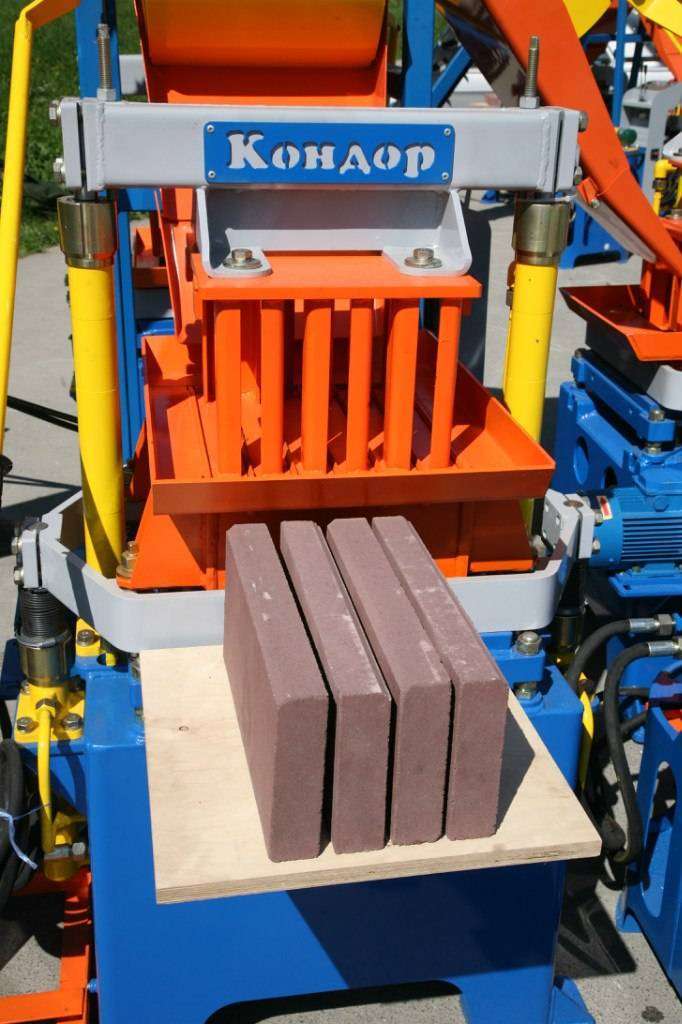

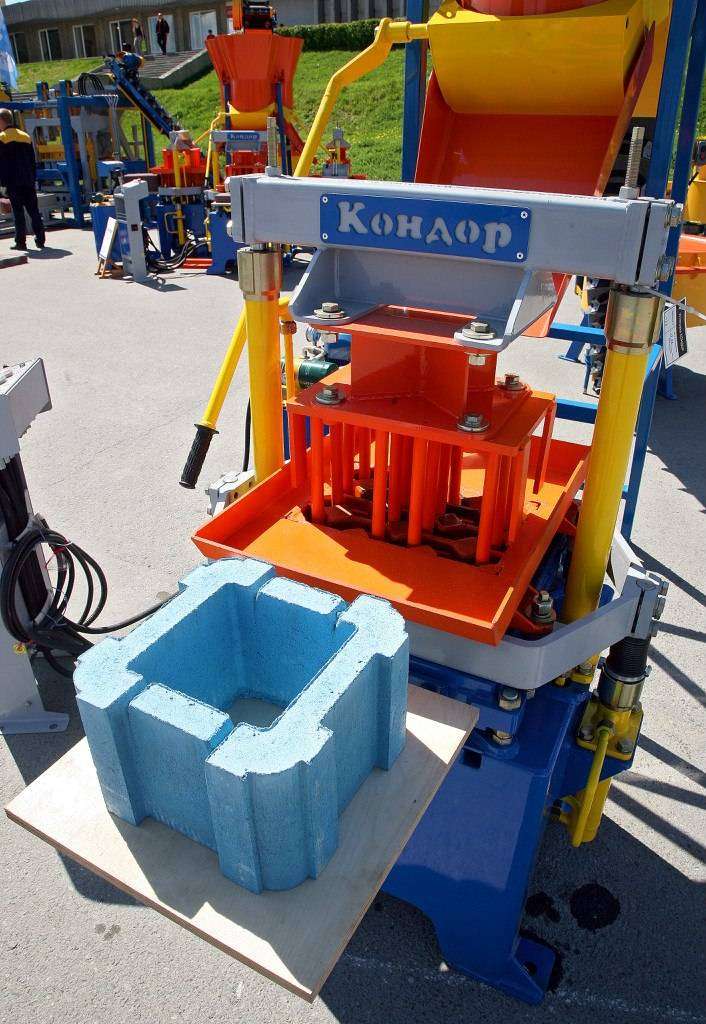

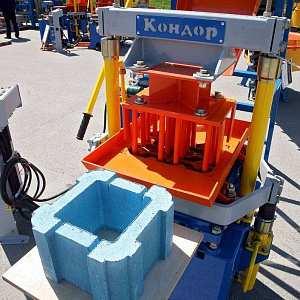

  • вибропрессы предназначены для формования строительных изделий (стеновых камней и тротуарной плитки) из жесткой бетонной смеси;

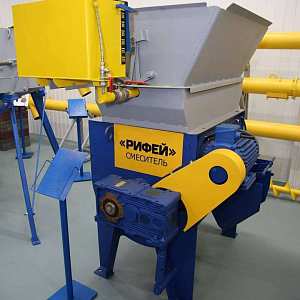

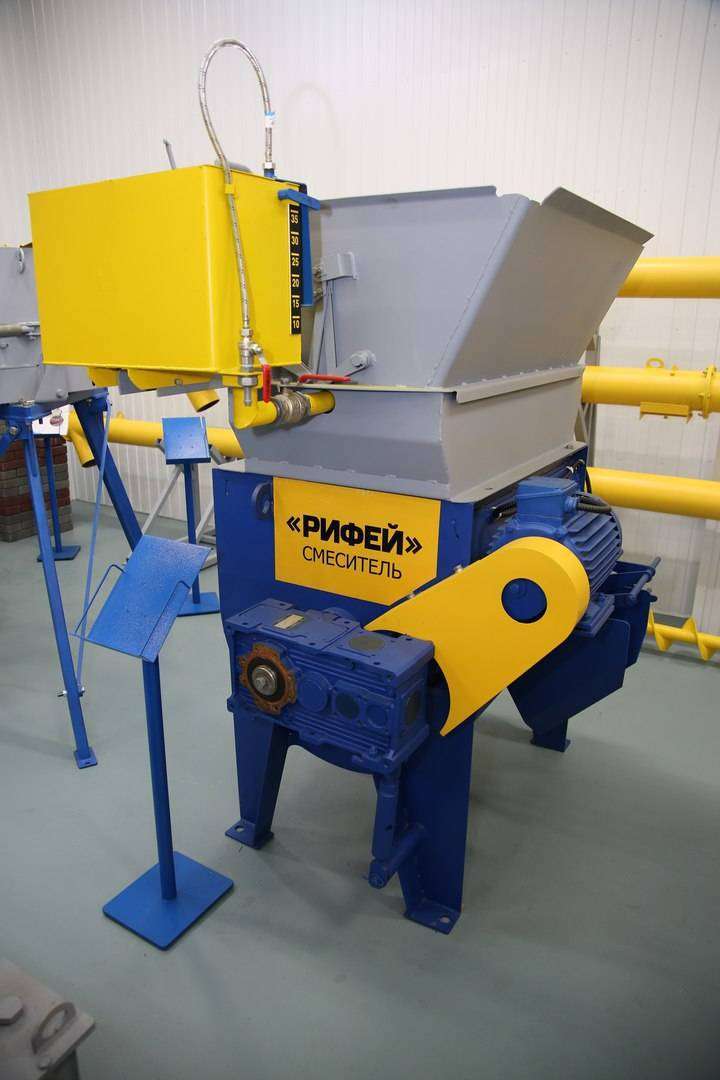

  • смеситель предназначен для приготовления жесткой бетонной смеси, необходимой для формования изделий;
  • транспортер предназначен для подачи бетонной смеси из смесителя в трибункер;
  • трибункер предназначен для хранения бетонной смеси и подачи ее в матрицы вибропрессов;

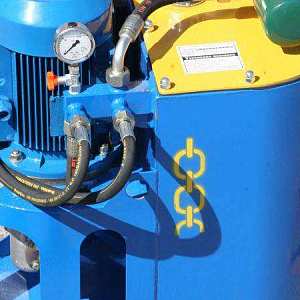

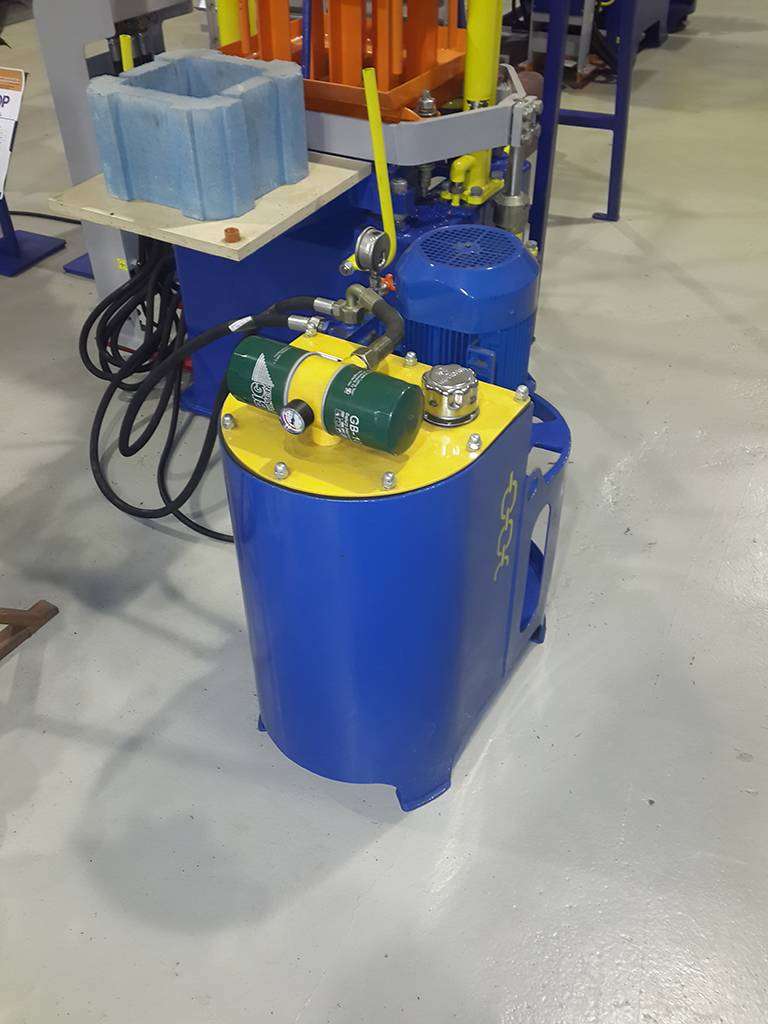

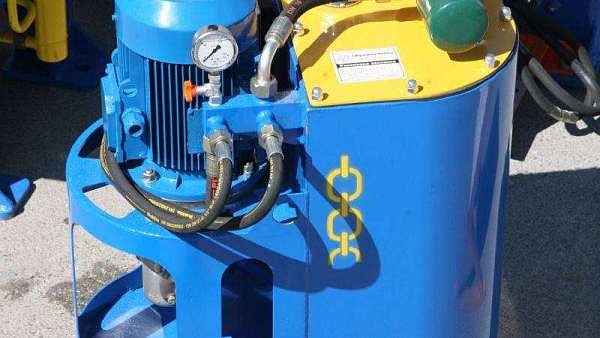

  • насосные установки, обеспечивают давление и подачу масла к исполнительным гидроцилиндрам вибропрессов;
  • в электрошкафах смонтирована силовая пускозащитная аппаратура установки.
Оборудование может эксплуатироваться в капитальных строениях или под навесом при температуре окружающего воздуха от +5 до +35 ºС. Минимальная площадь, необходимая для размещения установок, складов сырья и готовой продукции составляет 100 м2, минимальная высота помещения или навеса – 3 м.
Схема ТриКондор-350-ТБ

Комплект поставки
  1. Вибропресс, 3 шт

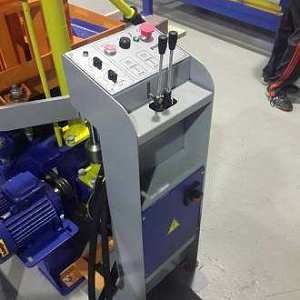

  2. Пульт управления с электрошкафом и рукавами высокого давления, 3 шт
  3. Насосная установка, 3 шт
  4. Полка вибропресса, 3 шт
  5. Переходник, 3 шт
  6. Выталкиватель, 3 шт
  7. Скребок, 3 шт
  8. Транспортер ленточный (3.5 м)
  9. Смеситель (350 л)
  10. Бибункер смеси со стойкой
  11. Кронштейн установочный (для транспортера)
  12. Стеллаж (в полуразобранном виде), 3 шт
  13. Поддон технологический, 15 шт
  14. Болты фундаментные, 12 шт
  15. Болты анкерные, 6 шт

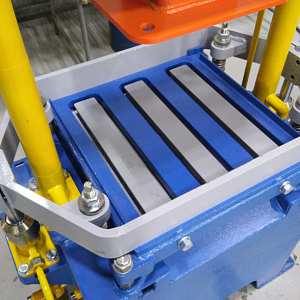

  16. Пуансон-матрица, 3 шт
  17. ЗИП. Монтажно-сборочный комплект
  18. Паспорт. Руководство по эксплуатации оборудования

Название & Состав
Цена
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука

Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука

по запросу руб.
с учетом НДС 20%
ПСП на Кондор
ПСП на Кондор

1. Опора - 2 штуки
2. Балка
3. Тележка с лебедкой
4. Вилы
5. Пульт управления лебедкой с витым кабелем
6. Комплект метизов для сборки
7. Руководство по эксплуатации

102 000 руб.
с учетом НДС 20%
Опция Теплый блок
Опция Теплый блок

31 000 руб.
с учетом НДС 20%
Рифей-Контур
Рифей-Контур

1. Установка в сборе
 2. Рамка углового вкладыша
 3. Рамка прямого вкладыша
 4. Опора
 5. Комплект ЗИП
 6. Паспорт. Руководство по эксплуатации

385 000 руб.
с учетом НДС 20%
Дозатор весовой БД-350-Вес
Дозатор весовой БД-350-Вес

1. Блок дозаторов
2. Отсек заполнителя
3. Отсек цемента
4. Тензодатчики
5. Дозатор воды проточный
6. Пульт управления
7. Руководство по эксплуатации

307 000 руб.
с учетом НДС 20%
Конвейер винтовой КВ-6
Конвейер винтовой КВ-6

1. Секция приводная
2. Шнек 6 метров (2 секции по 3 метра каждая)
3. Патрубок выходной
4. Кожух
5. Руководство по эксплуатации

338 000 руб.
с учетом НДС 20%
Растариватель цемента РЦ-1
Растариватель цемента РЦ-1

1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации

108 000 руб.
с учетом НДС 20%
Растариватель цемента РЦ-2
Растариватель цемента РЦ-2

1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель

579 000 руб.
с учетом НДС 20%
Конвейер ленточный КЛ-300-3,5
Конвейер ленточный КЛ-300-3,5

1. Транспортер (длиной 3,5 метра)
2. Опора или кронштейн
3. Электрокабели
4. Руководство по эксплуатации

204 000 руб.
с учетом НДС 20%
Дополнительные опции
.

Технические характеристики
Производительность установки:
пустотелых камней, 330 шт/час
перегородочных камней, 500 шт/час
тротуарной плитки 200х100х70 мм, 1350 (27) шт./час (м. кв./час)

 Обслуживающий персонал, 4 чел
 Потребляемая электроэнергия:
 напряжение, 380В
 частота, 50Гц
 установленная мощность, 21.8 кВт

 Габаритные размеры установки:
 длина, 5800 мм
 ширина, 3200 мм
 высота, 2800 мм
 Масса установки, 3690 кг

Корректированный уровень вибрации на рабочем месте оператора, менее 70 дБА Вредные выбросы отсутствуют.
Зона формуемых изделий, 400 х 400 мм
Высота формуемых изделий, 50…200 мм
Привод механизмов, гидравлика
Привод вибростола – электродвигатель:
мощность, 2,2 кВт
синхронная частота вращения, 3000 об/мин

ПЛАН ФУНДАМЕНТА
