Установка Рифей-Кондор-350-ТБ
Установка Рифей-Кондор-350-ТБ
1 281 000 руб. с учетом НДС 20% Камень пустотелый 390х190х188 мм: 110 шт/час
Плитка тротуарная 200х100 мм кв. м: 9 м2/час
Технические характеристики:
Установленная мощность: 13 кВт
Масса: 2160 кг
Длина: 5,8 м
Ширина: 2.1 м
Высота: 2.8 м
Режим работы: Механизированный
Гарантия: 1 год
Информация о предоплате: Предоплата 100%
Особенности:
1. Минимальный «Человеческий фактор»;
2. Высокое качество продукции за счет применения «ударной вибрации»;
3. Простота в эксплуатации, адаптирован к любому уровню квалификации рабочих;
4. Максимально широкая линейка выпускаемой продукции;
5. Лидер продаж с 2009 года в сегменте Оборудование для малого бизнеса
Оставьте заявку
мы отправим Вам цены, условия и сроки поставки
Описание
Проф. оборудование для производства блоков, кирпича, теплоблоков и тротуарной плитки из жесткой бетонной смеси методом вибропрессования.
Установка «КОНДОР-350-ТБ» состоит из вибропресса с пультом управления и электрошкафом, насосной установки, смесителя, конвейера, бункера:- вибропресс предназначен для формования строительных изделий (стеновых камней и тротуарной плитки) из жесткой бетонной смеси;
- смеситель предназначен для приготовления жесткой бетонной смеси, необходимой для формования изделий;

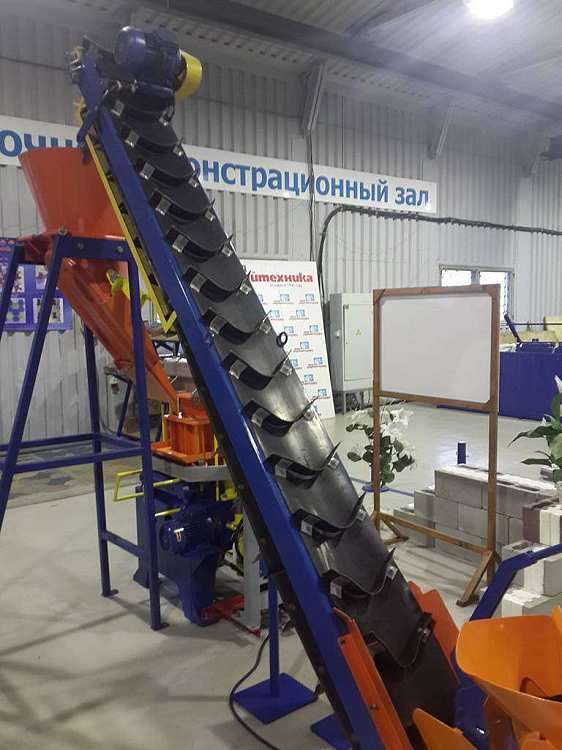

- конвейер предназначен для подачи бетонной смеси из смесителя в бункер;
- бункер предназначен для хранения бетонной смеси и подачи ее в матрицу вибропресса;
- насосная установка, обеспечивает подачу под давлением масла к исполнительным гидроцилиндрам вибропресса;
- в электрошкафе смонтирована силовая пускозащитная аппаратура установки.
Минимальная площадь, необходимая для размещения установки, складов сырья и готовой продукции составляет 100 м2, минимальная высота помещения или навеса – 3,5 м.
СОСТАВ И СХЕМА
Установка “КОНДОР-350-ТБ” состоит из вибропресса 1 с пультом управления 2 и электрошкафом 3, смесителя 4, насосной установки 5, бункера 6, конвейера 7 и дозатора компонентов 8. Жесткая бетонная смесь, из которой изготавливаются камни, подается из смесителя на конвейер и далее в бункер. Из бункера смесь поступает в питатель, где с помощью отсекателя, ската и клювика подается непосредственно на фартук матрицы.
Комплект поставки
- Вибропресс
- Пульт управления с электрошкафом и рукавами высокого давления
- Насосная установка
- Полка вибропресса
- Переходник
- Выталкиватель
- Скребок
- Транспортер ленточный (3.5 м)
- Смеситель (350 л)
- Бункер смеси со стойкой
- Стеллаж (в полуразобранном виде)
- Поддон технологический, 5 шт
- Болты фундаментные, 4 шт
- Болты анкерные, 2 шт
- Пуансон-матрица 1 шт
- ЗИП. Монтажно-сборочный комплект
- Паспорт. Руководство по эксплуатации оборудования
Исключите ручной труд, повысьте производительность и качество!
Используйте дополнительное оборудование -автоматизация вибропресса Кондор!
Название & Состав
Цена
Дозатор весовой БД-350-Вес
1. Блок дозаторов
2. Отсек заполнителя
3. Отсек цемента
4. Тензодатчики
5. Дозатор воды проточный
6. Пульт управления
7. Руководство по эксплуатации
с учетом НДС 20%
Конвейер винтовой КВ-6
1. Секция приводная
2. Шнек 6 метров (2 секции по 3 метра каждая)
3. Патрубок выходной
4. Кожух
5. Руководство по эксплуатации
с учетом НДС 20%
Растариватель цемента РЦ-1
1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации
с учетом НДС 20%
Конвейер ленточный КЛ-300-3,5
1. Транспортер (длиной 3,5 метра)
2. Опора или кронштейн
3. Электрокабели
4. Руководство по эксплуатации
с учетом НДС 20%
Поддоны фанерные
Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор
Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 2 800 рублей/штука
Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 700 рублей/штука
Поддон 550х660х24 мм - для Рифей-Вектор - 1000 рублей/штука
Поддон 450х450×20 мм - для Рифей-Кондор – 500 рублей/штука
с учетом НДС 20%
ПСП на Кондор
1. Опора - 2 штуки
2. Балка
3. Тележка с лебедкой
4. Вилы
5. Пульт управления лебедкой с витым кабелем
6. Комплект метизов для сборки
7. Руководство по эксплуатации
с учетом НДС 20%
Опция Теплый блок
с учетом НДС 20%
Рифей-Контур
1. Установка в сборе
2. Рамка углового вкладыша
3. Рамка прямого вкладыша
4. Опора
5. Комплект ЗИП
6. Паспорт. Руководство по эксплуатации
с учетом НДС 20%
Автоматизация вибропресса Кондор
1. Модуль загрузки бетонной смеси
2. Модуль подачи поддонов
3. Джойстик управления ( 2шт, крепятся к основному пульту вибропресса)
4. Рукава высокого давления
5. Паспорт. Руководство по эксплуатации.
с учетом НДС 20%
Дополнительные опции
.Технические характеристики
Производительность установки:пустотелых камней, 110 шт/час
перегородочных камней, 165 шт/час
тротуарной плитки 200х100х70 мм, 450 (9) шт./час (м. кв./час)
Обслуживающий персонал, 2 чел
Потребляемая электроэнергия:
напряжение, 380В
частота, 50Гц
установленная мощность, 13 кВт
Габаритные размеры установки:
длина, 5800 мм
ширина, 2100 мм
высота, 2800 мм
Масса установки, 2160 кг
Корректированный уровень вибрации на рабочем месте оператора, менее 70 дБА Вредные выбросы отсутствуют.
Зона формуемых изделий, 400 х 400 мм
Высота формуемых изделий, 50…200 мм
Привод механизмов, гидравлика
Привод вибростола – электродвигатель:
мощность, 2,2 кВт
синхронная частота вращения, 3000 об/мин
ПЛАН ФУНДАМЕНТА
